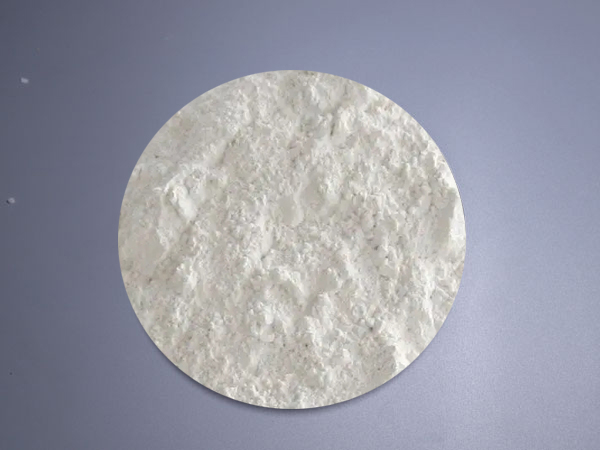

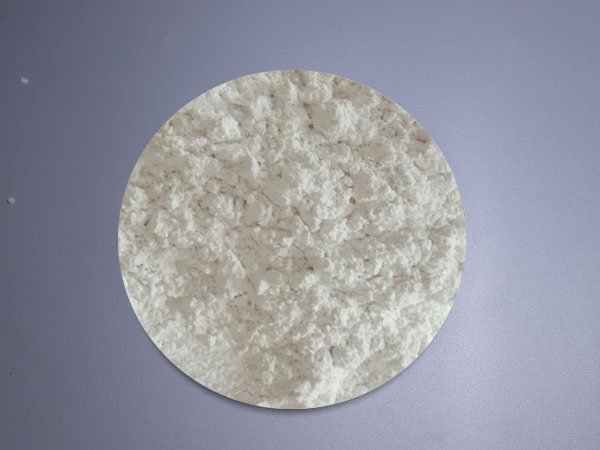

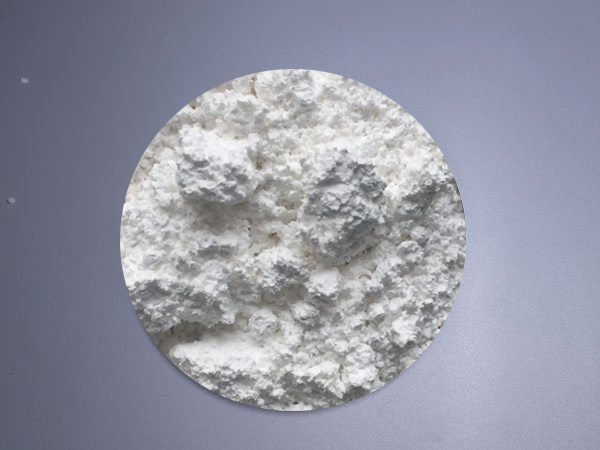

活性碳酸鈣，化學(xué)式CaCO3， 又稱膠體碳酸鈣，白艷華。白色細(xì)膩的輕質(zhì)粉末，顆粒表面吸附一層脂肪酸皂， 使碳酸鈣具有膠體活化性能。按其細(xì)度分為微細(xì)和超細(xì)兩種。一般顆粒直徑在0.1μm以下。相對密度1.99～2.01。不溶于水， 遇酸分解。具有特定的活性和補強性，具有特定的活性和補強性， 易分散于膠體中。

　　活性碳酸鈣的生產(chǎn)工藝與生產(chǎn)輕質(zhì)碳酸鈣大致相同，但在碳化這一工序中應(yīng)嚴(yán)格控制條件，使生成微細(xì)的碳酸鈣顆粒，再用活化劑進(jìn)行表面處理。即將石灰石與煤混合，其配比約7.5左右，于900-1000℃ 溫度下在石灰窯中緞燒，二氧化碳經(jīng)洗氣除塵后送碳化塔，生石灰進(jìn)消化槽，用80-90℃ 的熱水充分消化，制成濃度約9%的乳液，進(jìn)入碳化塔，通二氧化碳進(jìn)行碳化，當(dāng)碳化時懸浮液的PH值等于7時為反應(yīng)終點，此時可引入活化劑，對生成的碳酸鈣進(jìn)行表面處理。有干法表面處理和濕法表面處理， 通常采用濕法表面處理工藝，因該法可制得活化度高，分散性能好，透明性高的活性碳酸鈣。添加活化劑一般有酞酸酯偶聯(lián)劑、硬脂酸、木質(zhì)素等，用量約1%-5%。完成了前面的化學(xué)處理后，對料液脫水分離、干燥制得白度高的成品。
